Dwa poziomy z LED, jednym obiegiem wody, czasowym sterowaniem pompą i światłem oraz ręcznym pomiarem pH/EC.
- 2 poziomy uprawy
- ręczny dziennik pH/EC
- pomiar energii i wody
Kosztorys regałowego Proof of Concept
Kompletne stanowisko
do pierwszego cyklu.
Czteropoziomowe ACU Core łączy obieg wody, oświetlenie, pomiary i sterowanie. Odbiór PoC kończy działający cykl mikrolistków z zapisem pH, EC, temperatury, wilgotności, energii, wody, masy zbioru i interwencji operatora.
Wariant rekomendowany
13 513
PLN brutto11 750 PLN sprzęt + 15% rezerwy
Konfiguracje PoC
Zakres sprzętu,
pomiarów i automatyki.
Cztery poziomy, osiem belek LED, dwie pompy, trzy punkty pomiaru klimatu, kamera, licznik energii i lokalny zapis danych.
- 12 tac w rotacji
- alarm poziomu i przepływu
- raport każdej partii
Wariant rekomendowany rozszerzony o przemysłowe sondy pH/EC, UPS, zdublowane pomiary krytyczne i aktywną kontrolę wilgotności.
- ciągły zapis pH/EC
- podtrzymanie sterowania
- porównanie receptur i partii
Budżet 13 513 PLN brutto obejmuje wyposażenie czteropoziomowego stanowiska, wagę do bilansu partii, materiały do pierwszych cykli i 15% rezerwy zakupowej. Etap zamykają trzy odbiory: mechaniczny, pomiarowy i automatyki.
Warunki odbioru PoC
Cztery sprawdzalne
wyniki etapu.
- 01
Identyfikowalna partia. Numer partii nasion, data wysiewu, receptura, masa zbioru i wynik kontroli jakości.
- 02
Bilans mediów. Energia, uzupełniona woda i czas pracy operatora przypisane do jednego cyklu.
- 03
Zapis warunków. Temperatura, wilgotność, pH, EC, poziom i przepływ zebrane w jednym raporcie.
- 04
Test sterowania. Harmonogram LED i pompy, alarm braku przepływu oraz lista interwencji operatora.
Geometria stanowiska i kontenera
Cztery poziomy walidują proces.
Pięć skaluje go w kontenerze.
Regał testowy 900 × 600 × 2000 mm pracuje na czterech poziomach i zapewnia dostęp do każdej tacy, miejsce na lampy oraz reprezentatywny pomiar klimatu. Konfiguracja kontenerowa rozwija ten układ do pięciu poziomów. Szósty poziom pozostaje wariantem zwiększonej gęstości po potwierdzeniu warunków świetlnych i wilgotnościowych.

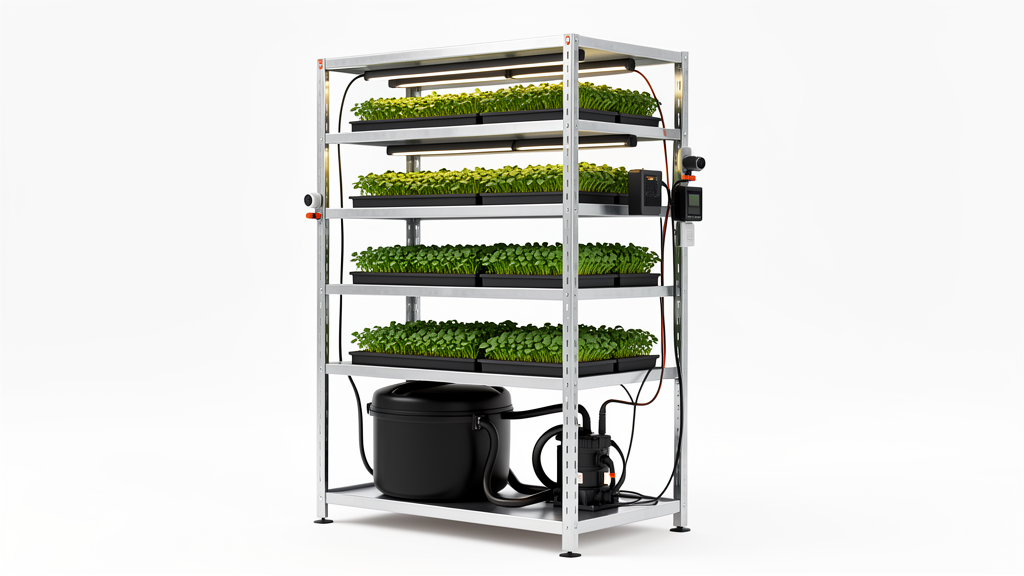

Cztery poziomy uprawy, lokalny obieg wody, oświetlenie, sensory i sterowanie w jednym stanowisku.
Widok z przoduregał 900 × 2000 mm
2000 mm
L4
L3
L2
L1
zbiornikpompa
900 mm
4 poziomy8 belek LEDstrefa wodna na dole
Rzut jednego poziomupółka 900 × 600 mm
600 mm
Taca 01508 × 254
Taca 02508 × 254
Taca 03508 × 254
900 mm
3 tace / poziom12 tac / regał1,55 m² aktywnej powierzchni
Format tacy508 × 254 mm
Powierzchnia jednej tacy0,129 m²
Liczba tac4 × 3 = 12
Aktywna powierzchnia uprawy12 × 0,129 = 1,55 m²
Dobór liczby poziomów
Cztery poziomy zapewniają 318 mm przestrzeni roboczej.
Dla regału 2000 mm przyjmujemy 1550 mm użytecznej wysokości po odjęciu strefy wodnej i rezerwy konstrukcyjnej. Taca z oprawą LED zajmuje około 70 mm. Pozostała wysokość jest przestrzenią wzrostu i obsługi.
PoziomySkok pionowyWolna przestrzeńOcena
4388 mm318 mmPoC: pełny dostęp
5310 mm240 mmrealny wariant produkcyjny
6258 mm188 mmdo testu dla niskich odmian
8194 mm124 mmza mało na obsługę i przepływ powietrza
Koncepcja wykorzystania 20 ft
Kontener 20 ft mieści osiem zatok uprawowych i centralny korytarz serwisowy.
Dwa rzędy regałów po 600 mm i przejście serwisowe 800 mm zajmują łącznie 2000 mm. Pozostałe około 350 mm to tolerancja ścian, przewodów i konstrukcji. Z długości 5900 mm wydzielamy 4000 mm na osiem zatok uprawowych, 1100 mm na technikę oraz 800 mm na wejście i higienę.
TECHNIKAHVAC · woda · rozdzielnia
R1R2R3R4
PRZEJŚCIE 800 mm
R5R6R7R8
WEJŚCIEhigiena · serwis
5900 mm wewnątrz / układ koncepcyjny
4 poziomy96 tac12,39 m² aktywnej powierzchni
5 poziomów120 tac15,48 m² · wariant bazowy do walidacji
6 poziomów144 tace18,58 m² · po potwierdzeniu klimatu
Minimalny zapis odbiorowy
Dane, które mają istnieć po cyklu.
- Automatycznie co 60 s
- temperatura i wilgotność w 3 strefach, temperatura wody, poziom, przepływ, stan pompy i LED, energia
- Ręcznie 2× dziennie
- pH i EC w wariancie rekomendowanym; Validation+ przechodzi na zapis ciągły
- Dla każdej partii
- masa nasion, data wysiewu, ilość dolanej wody, masa zbioru, czas operatora, wynik kontroli jakości
- Odbiór końcowy
- raport cyklu, eksport CSV, alarm braku przepływu i kompletna historia interwencji
BOM / Bill of Materials
Lista zakupowa.
Suma widocznych pozycji
11 750 PLN
bez rezerwy zakupowej
| System | Pozycja | Ilość | Cena jedn. | Razem | Funkcja |
|---|---|---|---|---|---|
| Konstrukcja | Regał stalowy 180–200 cmnośność i możliwość kotwienia | 1 | 650 PLN | 650 PLN | Konstrukcja czterech poziomów uprawy. |
| Konstrukcja | Tace ochronne półekwodoodporne, łatwe do mycia | 4 | 90 PLN | 360 PLN | Ochrona regału i kontrola wycieków. |
| Uprawa | Tace wysiewowe z pokrywamirotacja partii i kiełkowanie | 12 | 25 PLN | 300 PLN | Minimum trzech kompletów na poziom. |
| Uprawa | Zbiorniki robocze 40–60 lspożywcze tworzywo, pokrywa | 2 | 130 PLN | 260 PLN | Roztwór roboczy i zbiornik serwisowy. |
| Uprawa | Belki LED growrównomierne oświetlenie półek | 8 | 170 PLN | 1 360 PLN | Dwie belki na każdy poziom. |
| Uprawa | Montaż i sterowanie światłemuchwyty, przewody, harmonogram | 1 kpl. | 300 PLN | 300 PLN | Powtarzalna fotoperioda i bezpieczny montaż. |
| Uprawa | Pompy obiegowejedna robocza, jedna zapasowa | 2 | 180 PLN | 360 PLN | Obieg wody z podstawową redundancją. |
| Uprawa | Węże, zawory i złączkielementy spożywcze / ogrodnicze | 1 kpl. | 450 PLN | 450 PLN | Dystrybucja i możliwość odcięcia sekcji. |
| Uprawa | Filtracja i napowietrzaniefiltr, kamienie, pompa powietrza | 1 kpl. | 280 PLN | 280 PLN | Ochrona obiegu i tlen w roztworze. |
| Pomiary | Miernik / sonda pHz płynami kalibracyjnymi | 1 | 550 PLN | 550 PLN | Kontrola kwasowości pożywki. |
| Pomiary | Miernik / sonda ECzakres dla hydroponiki | 1 | 500 PLN | 500 PLN | Kontrola stężenia składników. |
| Pomiary | Temperatura i wilgotnośćsensory w kilku strefach regału | 3 | 100 PLN | 300 PLN | Profil warunków na różnych wysokościach. |
| Pomiary | Temperatura wody, poziom i przepływzestaw czujników | 1 kpl. | 320 PLN | 320 PLN | Wykrywanie braku wody i pracy pompy. |
| Pomiary | Waga stołowa do 10 kgrozdzielczość 1 g, powierzchnia zmywalna | 1 | 250 PLN | 250 PLN | Masa nasion, biomasy i zbioru dla każdej partii. |
| Sterowanie | Raspberry Pi 5 — zestawobudowa, zasilacz, pamięć | 1 | 650 PLN | 650 PLN | Lokalny panel, baza danych i kamera. |
| Sterowanie | Sterowniki ESP32węzły sensorów i wykonawcze | 3 | 60 PLN | 180 PLN | Rozproszone pomiary przy regale. |
| Sterowanie | Szafa sterująca i zabezpieczeniaprzekaźniki, styczniki, PSU, obudowa | 1 kpl. | 700 PLN | 700 PLN | Bezpieczne sterowanie pompą, LED i wentylacją. |
| Sterowanie | Licznik energiipomiar całego stanowiska | 1 | 230 PLN | 230 PLN | Koszt energii na cykl i partię. |
| Sterowanie | Kamera stanowiskalokalny zapis / time-lapse | 1 | 250 PLN | 250 PLN | Dokumentacja wzrostu i zdalna inspekcja. |
| Operacje | Wentylatory cyrkulacyjneniska moc, regulacja | 3 | 100 PLN | 300 PLN | Ruch powietrza między poziomami. |
| Operacje | Osuszacz kompaktowydla pomieszczenia testowego | 1 | 800 PLN | 800 PLN | Pierwsza walidacja bilansu wilgoci. |
| Operacje | Higiena, PPE i narzędziamycie, dezynfekcja, cięcie | 1 kpl. | 400 PLN | 400 PLN | Powtarzalna procedura higieniczna. |
| Operacje | Nasiona startowekilka partii i odmian | 1 pakiet | 250 PLN | 250 PLN | Seria prób i powtórzeń. |
| Operacje | Maty i podłożamateriał jednorazowy | 1 pakiet | 250 PLN | 250 PLN | Start pierwszych cykli. |
| Operacje | Pożywka, bufory i kalibracjapłyny pH/EC, środki robocze | 1 pakiet | 350 PLN | 350 PLN | Pomiary i stabilna praca roztworu. |
| Operacje | Opakowania i etykiety partiiprototyp identyfikacji zbioru | 1 pakiet | 200 PLN | 200 PLN | Śledzenie wyniku od nasiona do zbioru. |
| Operacje | Zasilanie i okablowanie stanowiskaRCD, listwy, przewody, oznaczenia | 1 kpl. | 450 PLN | 450 PLN | Bezpieczna praca w pobliżu wody. |
| Operacje | Części zapasowe i kalibracjapompa, sensory, drobne awarie | 1 pula | 500 PLN | 500 PLN | Brak przerwania cyklu przez małą awarię. |
| Sprzęt i materiały | 11 750 PLN | Przed rezerwą. | |||
| Rezerwa zakupowa 15% | 1 763 PLN | Różnice cen, dostawy, brakujące złączki. | |||
| Budżet rekomendowany | 13 513 PLN | Kwota planistyczna brutto. | |||
Etap 02 / platforma 20 ft
Baza demonstratora.
PoC dostarcza bilans energii, wody, ciepła i wilgoci potrzebny do zaprojektowania zabudowy. Pozycja 10 000 PLN netto oznacza używany, szczelny kontener morski 20 ft z działającymi drzwiami — stalową platformę pod instalację ACU.
Wyposażenie ACU Core
10 986 PLN netto
13 513 PLN brutto
Platforma 20 ft / używany kontener
10 000 PLN netto
12 300 PLN brutto
Zakup PoC + platformy 20 ft
20 986 PLN netto
25 813 PLN brutto
Dokumentacja do zabudowy
Raport PoC zamyka dane wejściowe do projektu kontenera: moc przyłącza, wydajność HVAC i osuszania, prowadzenie wody, układ regałów, strefę serwisową oraz listę punktów pomiarowych. Kwoty netto wyposażenia przeliczono przy VAT 23% i zaokrąglono do pełnych złotych.
Gdzie jest budżet
Podział kosztów
według systemu.
Zakupy w trzech transzach
Kolejność zakupów
i uruchomienia.
Regał, tace, osiem belek LED, obieg wody, wentylacja, zabezpieczenia i materiały startowe.
Odbiór: szczelność + zasilaniepH, EC, temperatura, wilgotność, poziom, przepływ, licznik energii oraz płyny kalibracyjne.
Odbiór: kalibracja + zapisRaspberry Pi, ESP32, kamera, szafa sterująca, harmonogramy, alarm przepływu i raport partii.
Odbiór: raport pełnego cyklu
